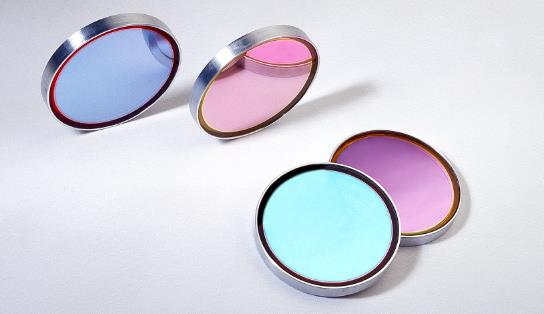

紅外濾光片作用 |
您當前位置 ? 沈陽萬泉光電科技有限公司 >> 新聞動態 >> 瀏覽文章 |
1、濾除紅外線: 可用鍍膜方式及藍玻璃,鍍膜分真空鍍膜及化學鍍膜方式,化學鍍膜是將石英片浸入溶劑中加以電鍍,成本低但鍍膜厚度不平均且容易脫落,真空鍍膜是用真空蒸鍍法,鍍膜均勻且不易脫落,但成本高.以上我們稱IR Coating , 目地在濾除紅外線, 另外還要加上所謂的AR-Coating 的鍍膜,目地是增加透光率,因為光線在透過不同介質時(比如從空氣進入石英片),會產生部分的折射及反射,加上AR-Coating 后,濾光片可達到98-99%的穿透率,否則只有90-95的穿透率,這對CCD的感光度當然有影響. 另外是用藍玻璃,藍玻璃是用”吸收”的方式過濾紅外線,而IR-Coating是用反射的方式濾掉紅外線,但反射光容易造成干擾,如果只考慮濾除紅外線, 藍玻璃是比較好的選擇 . 但上文說玻璃無法修整光線,因此就有一片藍玻璃加一片石英片的所謂”兩片式”濾光片.其中藍玻璃用來濾紅外線,而石英片修整光線用,因此石英片上只需做 AR-Coating就行了.
2、修整光線 上文說到, 利用石英的物理偏光特性,把進來的光線,保留直射部份,反射掉斜射部份,但只能對一個方向修整,通常監控攝像頭只考慮到水平分辨率,因此只對光線做水平修整,因此監控攝像頭在貼濾光片時方向要對,不可弄反了.那如果垂直光線也要修整的話怎辦?很簡單,就黏兩片,把其中一片轉90度就行了,因此就有這種也叫”兩片式”的濾光片,一片用在水平修整,一片用在垂直修整,其中一片再做IR-Coating 來濾紅外線。
